Una locomotora eléctrica a baterías de 2,5 toneladas depende de su sistema de transmisión para transferir la potencia del motor de tracción al juego de ruedas. Si la holgura entre los engranajes cónicos grande y pequeño es excesiva o insuficiente, la locomotora puede presentar ruidos anormales, impactos, sobrecalentamiento, una transmisión de potencia irregular o un desgaste acelerado de los engranajes.
Esta guía explica cómo las dos tuercas de ajuste modifican la posición del engranaje cónico, cómo aumentar o reducir la holgura entre engranajes y cómo fijar el ajuste definitivo mediante la arandela de seguridad con lengüeta. El procedimiento está destinado a personal de mantenimiento de minas cualificado y debe emplearse junto con las especificaciones de servicio correspondientes a la configuración específica de la locomotora.
Una holgura excesiva puede provocar golpes o impactos cuando la locomotora arranca, cambia de dirección o se somete a carga. Los impactos repetidos pueden aumentar el desgaste de los dientes e inestabilizar la transmisión de potencia.
Una holgura insuficiente puede hacer que los engranajes se atasquen al girar. Esto puede aumentar la fricción, la temperatura de funcionamiento y el ruido, además de someter a una carga adicional a los dientes de los engranajes y a los rodamientos. El objetivo es lograr un engrane suave y constante, sin atascos ni movimiento libre excesivo.
Estacione la locomotora minera de baterías de 2,5 toneladas sobre una vía segura y nivelada. Desconecte y aísle la fuente de alimentación, evite movimientos accidentales y asegúrese de que la transmisión no pueda ponerse en marcha durante la inspección. Solo personal cualificado debe abrir o ajustar el conjunto de accionamiento.

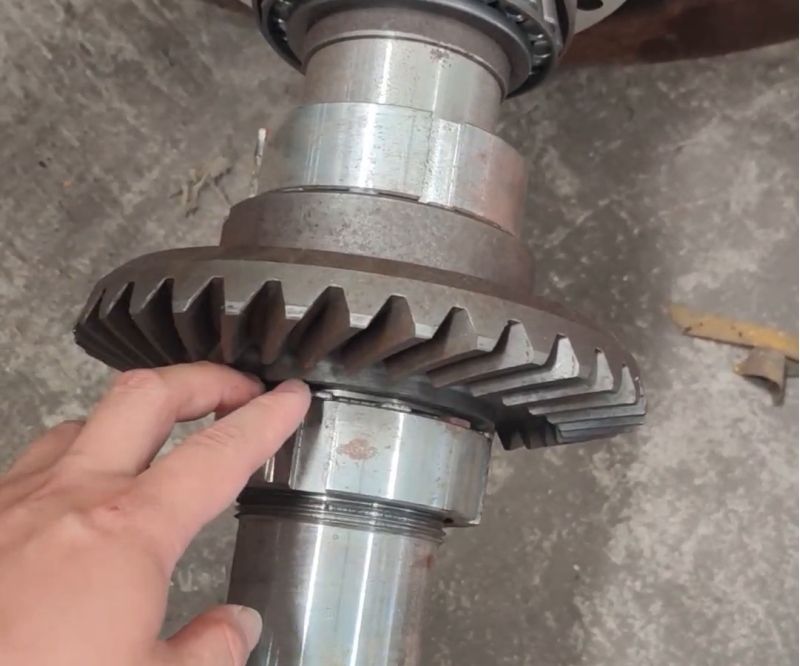

Limpie la zona de trabajo e inspeccione el engranaje cónico grande, el engranaje cónico pequeño, las tuercas de ajuste y la arandela de bloqueo. Si los dientes de los engranajes presentan desconchados, grietas o un desgaste acusado, o si el eje o el rodamiento muestran una holgura evidente, corrija estos defectos antes de intentar ajustar la holgura.

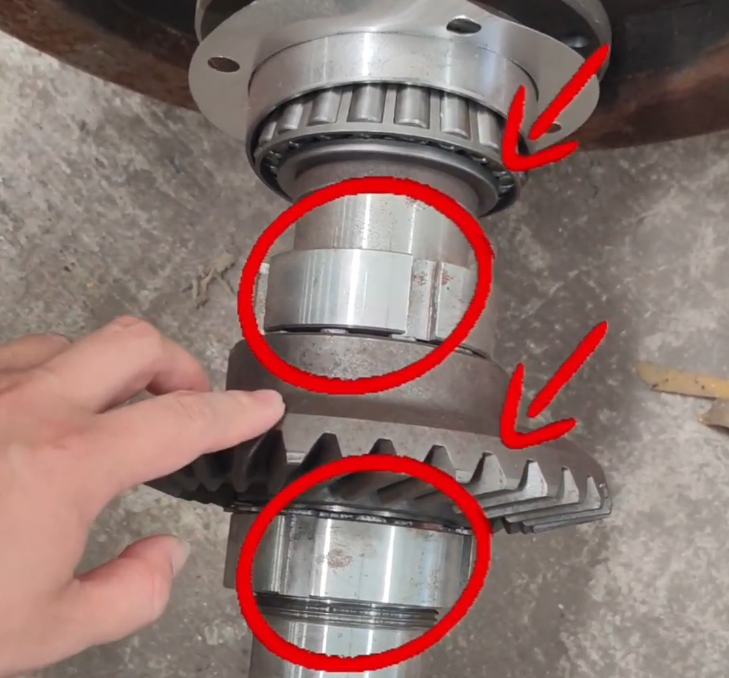

Identifique las dos tuercas de ajuste. Estas dos tuercas controlan la posición axial del engranaje cónico. Al modificar esta posición, se altera la holgura de engrane entre el engranaje cónico grande y el pequeño. Verifique la dirección de la flecha indicada en el vídeo de mantenimiento o en la ilustración de servicio correspondiente antes de girar cualquiera de las tuercas.
Aumente la holgura del engranaje. Gire la tuerca de ajuste en la dirección indicada por la flecha. La posición del engranaje cónico cambiará y la holgura entre ambos engranajes cónicos aumentará. Mueva la tuerca solo una pequeña cantidad cada vez.
Disminuya la holgura del engranaje. Para reducir la holgura, gire la tuerca de ajuste en dirección opuesta a la flecha que se muestra en el video. Nuevamente, realice movimientos pequeños y controlados para evitar que el engrane quede demasiado apretado.
Ajuste ambas tuercas gradualmente. Trabaje lentamente con las dos tuercas hasta que los engranajes cónicos (grande y pequeño) alcancen la holgura de engrane requerida. Vuelva a comprobar el movimiento del engranaje tras cada pequeño ajuste. No fuerce el engranaje ni realice una corrección grande en un solo paso.
Confirme que el engrane sea suave. Con la locomotora aislada de forma segura, verifique que el par de engranajes gire suavemente a lo largo de su recorrido de trabajo y no se trabe. La holgura aceptable depende del modelo; por lo tanto, utilice el valor y el método de inspección especificados para la locomotora de baterías de 2,5 toneladas en cuestión, en lugar de aplicar un ajuste universal no verificado.
Bloquee las tuercas con la arandela de seguridad. Tras el ajuste, alinee las pestañas salientes de la arandela de seguridad con las ranuras de las tuercas. Doble las pestañas alineadas correspondientes hacia el interior de las ranuras para fijar las tuercas y evitar que se aflojen durante el funcionamiento.
La arandela de seguridad tiene más pestañas que ranuras tienen las tuercas. Esto es intencional. Doble únicamente las pestañas que coincidan con las ranuras de la tuerca; no es necesario doblar las pestañas restantes. Doblar todas las pestañas es innecesario y puede dificultar el mantenimiento futuro.
Antes de cerrar el conjunto de la transmisión, confirme que las tuercas estén bien fijadas, que las pestañas seleccionadas estén completamente asentadas en las ranuras y que no queden herramientas ni residuos cerca de los engranajes. Vuelva a colocar la cubierta, las juntas y el lubricante siguiendo el procedimiento de mantenimiento de la locomotora.
Tras el montaje, realice una prueba controlada a baja velocidad y sin carga excesiva. Preste atención a posibles golpes o roces anómalos, verifique si hay calor o vibraciones inusuales y detenga la locomotora si el engrane no se mantiene suave. Vuelva a inspeccionar el ajuste antes de devolver la locomotora al servicio normal de transporte subterráneo.
Interrumpa el ajuste y solicite una inspección profesional si no se logra una holgura constante, si los engranajes presentan daños visibles, si el cojinete o el eje tienen un juego excesivo, o si la transmisión sigue generando ruido, calor o vibraciones intensas tras el ajuste. Es posible que sea necesario sustituir o reparar los componentes desgastados antes de poder ajustar correctamente la holgura de los engranajes.
El ajuste de la holgura de los engranajes cónicos en una locomotora eléctrica de baterías de 2,5 toneladas requiere movimientos pequeños y cuidadosos de las dos tuercas de ajuste. Girar en la dirección indicada por la flecha aumenta la holgura, mientras que girar en sentido contrario la reduce. Una vez logrado un engrane suave, bloquee las tuercas doblando únicamente aquellas pestañas de la arandela de seguridad que coincidan con las ranuras de las tuercas. Un ajuste correcto y un bloqueo seguro ayudan a que la locomotora minera de baterías transmita la potencia con mayor suavidad y reducen el desgaste evitable de la transmisión.
